Kolektor rozdzielacz CO: Kompleksowy Przewodnik 2025

Zapewne każdy z nas choć raz zastanawiał się, jak skutecznie zarządzać ciepłem w swoim domu, aby nie tylko zapewnić komfort, ale i zminimalizować rachunki. Kiedy mowa o centralnym ogrzewaniu, często pomijamy jeden z jego kluczowych elementów: kolektor rozdzielacz CO. Krótko mówiąc, jest to mózg systemu grzewczego, który precyzyjnie rozdziela czynnik grzewczy do poszczególnych obwodów, zapewniając optymalną temperaturę w każdym pomieszczeniu. Bez niego nasze kaloryfery działałyby w chaotyczny sposób, a my trwonilibyśmy cenne ciepło. To naprawdę zmienia grę!

Zapewne każdy, kto mierzy się z optymalizacją swojego systemu grzewczego, staje przed pytaniem: jak właściwie działa ten „mózg” systemu i czy jego specyfika może rzeczywiście wpłynąć na komfort cieplny oraz, co ważniejsze, na portfel? Dane zebrane z różnych źródeł branżowych, od specjalistycznych forów, przez analizy eksperckie, aż po bezpośrednie obserwacje serwisantów, wskazują na kilka interesujących trendów. Możemy zauważyć, że materiał, z którego wykonany jest rozdzielacz, ma znaczący wpływ na jego żywotność i efektywność energetyczną.

Zauważamy, że stal nierdzewna, mimo wyższych kosztów początkowych, oferuje najdłuższą żywotność i najwyższą wydajność, co w dłuższej perspektywie może przełożyć się na realne oszczędności. Patrząc na miedź, jej wydajność jest bliska stali, ale musimy pamiętać o potencjalnie szybszym procesie starzenia w agresywnych środowiskach. Natomiast mosiądz, choć najbardziej ekonomiczny na start, nie zapewnia tak długotrwałej pracy i równie wysokiej efektywności. Decyzja zatem zawsze sprowadza się do wyważenia między inwestycją początkową a korzyściami w cyklu życia systemu.

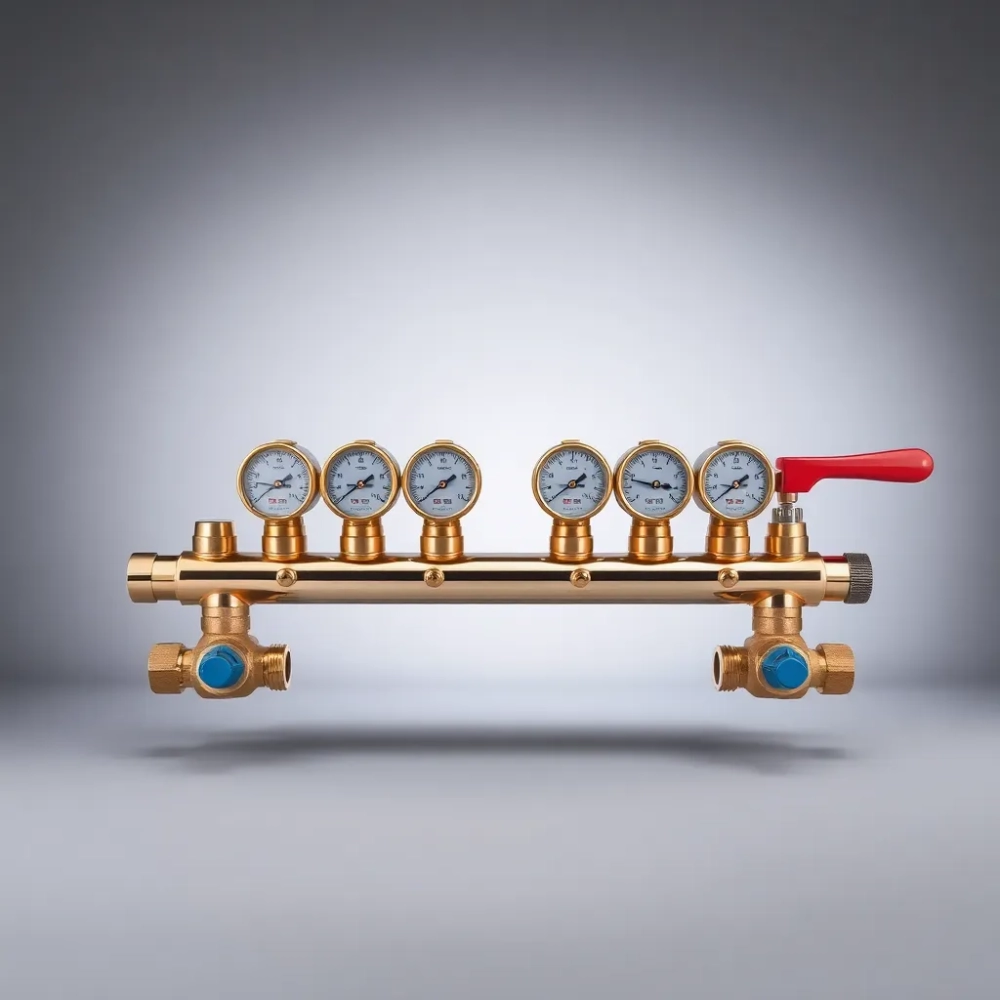

Budowa i działanie kolektora rozdzielacza CO

Rozdzielacz ciepła, nazywany często po prostu rozdzielaczem grzewczym, to jeden z fundamentów efektywnego systemu centralnego ogrzewania. Jego budowa, choć pozornie prosta, jest wynikiem precyzyjnego inżynierskiego projektowania, które ma na celu zapewnienie optymalnego rozprowadzania ciepła. Mówiąc o jego „sercu”, myślimy o dwóch głównych belkach: zasilającej i powrotnej. Belka zasilająca to ta, która przyjmuje gorącą wodę z kotła lub pompy ciepła, natomiast belka powrotna zbiera wodę po oddaniu ciepła w grzejnikach lub podłogówce i kieruje ją z powrotem do źródła ogrzewania. To właśnie te dwa elementy stanowią trzon każdego rozdzielacza.

Na każdej z belek znajdują się króćce, czyli gwintowane otwory, do których podłącza się poszczególne obwody grzewcze. Liczba tych króćców jest bezpośrednio związana z ilością niezależnych pętli grzewczych w systemie – im więcej pomieszczeń chcemy sterować oddzielnie, tym więcej króćców jest nam potrzebnych. Każdy króciec, będący punktem podłączenia dla konkretnego obiegu, wyposażony jest w zawory, które regulują przepływ ciepłej wody. Te zawory mogą być ręczne, umożliwiające manualne nastawienie przepływu, lub automatyczne, takie jak zawory termostatyczne czy elektrozawory, które reagują na sygnały z termostatów pokojowych. Dzięki nim, każdy obwód może być sterowany indywidualnie, zapewniając komfort i oszczędności.

Kolejnym istotnym elementem są zawory regulacyjne, które pozwalają na dokładne zbalansowanie przepływu w każdej pętli grzewczej. Balansowanie, czyli nastawianie odpowiedniego przepływu dla każdego obwodu, jest kluczowe dla równomiernego rozprowadzania ciepła i uniknięcia sytuacji, w której jedne pomieszczenia są przegrzane, a inne niedogrzane. Oprócz tego, na rozdzielaczu znajdziemy również odpowietrzniki, których zadaniem jest usuwanie powietrza z systemu – bez nich, pęcherzyki powietrza mogłyby blokować przepływ czynnika grzewczego i obniżać efektywność ogrzewania. Istnieją również zawory spustowe, które ułatwiają opróżnianie instalacji na potrzeby konserwacji lub napraw. Wszystko to tworzy zgrany zespół, działający na rzecz naszego komfortu i optymalizacji kosztów.

Warto zwrócić uwagę na materiały, z jakich wykonuje się kolektory rozdzielacze. Najczęściej spotykane są mosiądz, stal nierdzewna lub miedź. Wybór materiału nie jest przypadkowy i zależy od wielu czynników, takich jak ciśnienie robocze, temperatura czynnika grzewczego, a także odporność na korozję i budżet inwestycji. Mosiądz jest powszechnie stosowany ze względu na swoją wytrzymałość i stosunkowo niską cenę. Stal nierdzewna charakteryzuje się doskonałą odpornością na korozję, co przekłada się na długowieczność, a miedź, choć droższa, zapewnia świetne właściwości termiczne i estetyczne. Materiał wpływa także na trwałość i efektywność systemu w dłuższej perspektywie, co jest kluczowe dla domowników.

Jak to wszystko działa w praktyce? Wyobraźmy sobie kocioł jako serce systemu, które pompuje gorącą krew (czynnik grzewczy) do rozdzielacza zasilającego. Z tej belki, czynnik grzewczy jest rozprowadzany do poszczególnych obwodów – na przykład jeden obwód do salonu, drugi do sypialni, a trzeci do łazienki. Gdy woda przejdzie przez grzejniki lub rury ogrzewania podłogowego w danym pomieszczeniu, oddaje swoje ciepło. Następnie, schłodzona woda wraca do belki powrotnej rozdzielacza, skąd jest ponownie kierowana do kotła w celu podgrzania. To ciągłe krążenie czynnika grzewczego, kontrolowane przez rozdzielacz, sprawia, że system ogrzewania działa w sposób uporządkowany i wydajny. To swoisty układ krwionośny naszego domu, a rozdzielacz jest jego kluczowym elementem do sprawnego funkcjonowania.

Pamiętajmy, że prawidłowe działanie kolektora jest zależne od jego właściwego dobrania i zainstalowania. Nawet najlepszy materiał i najbardziej zaawansowane zawory nie spełnią swojej roli, jeśli system nie zostanie odpowiednio zbalansowany i odpowietrzony. Dlatego tak ważne jest, aby projektowaniem i instalacją systemu grzewczego zajęli się doświadczeni fachowcy, którzy zapewnią optymalne warunki pracy rozdzielacza. Inwestycja w jakość na tym etapie to oszczędność na rachunkach i spokój na lata.

Z doświadczenia wiem, że zaniedbanie odpowiedniego odpowietrzenia rozdzielacza po pierwszym uruchomieniu to jedna z najczęstszych przyczyn problemów z nierównomiernym ogrzewaniem. Pęcherzyki powietrza potrafią skutecznie blokować przepływ, tworząc "zimne plamy" na grzejnikach. Raz miałem klienta, który uparcie twierdził, że jego nowy system ogrzewania podłogowego nie działa w pełni, a po moim przyjeździe okazało się, że wystarczyło odkręcić odpowietrznik na rozdzielaczu – z głośnym sykiem uleciało powietrze, a podłoga zaczęła promieniować ciepłem. To taki mały szczegół, który potrafi przyprawić o duży ból głowy i bezużyteczność systemu.

Co więcej, rozwój technologii przynosi nam coraz bardziej zaawansowane rozdzielacze, wyposażone w przepływomierze, które wizualnie pokazują przepływ czynnika grzewczego w każdej pętli. To rewolucyjne udogodnienie ułatwia balansowanie systemu i natychmiastowe wykrycie ewentualnych nieprawidłowości. Dawniej trzeba było "czuć" temperaturę rur lub polegać na obliczeniach, teraz wszystko jest jasne i przejrzyste. Kolektory z automatyką stają się standardem w nowoczesnych instalacjach, co znacznie upraszcza obsługę i zwiększa komfort użytkownika. To realna zmiana na lepsze, której nie da się przecenić.

Mimo całej tej technologii, kolektor rozdzielacz CO nadal jest elementem, który z pozoru wydaje się tylko zbiorem rurek i zaworów. Jednak w rzeczywistości, jego odpowiednie zaprojektowanie, wybór materiałów i precyzyjne wykonanie to klucz do stworzenia efektywnego, oszczędnego i komfortowego systemu ogrzewania. Niech nie zwiedzie nas jego "zwyczajność" – to komponent, od którego zależy, czy nasz dom będzie oazą ciepła, czy też źródłem frustracji i niepotrzebnych kosztów. Dlatego jego zrozumienie i właściwa obsługa to inwestycja, która zawsze się zwraca.

Wybór kolektora rozdzielacza CO do instalacji z elektrozaworami (3 obwody)

Wybór odpowiedniego kolektora rozdzielacza CO, szczególnie w instalacji z elektrozaworami, jest niczym dobór precyzyjnego instrumentu do orkiestry – każdy element musi być idealnie zgrany, aby melodia była harmonijna. A w naszym przypadku, "melodią" jest idealna temperatura w każdym pomieszczeniu. W przypadku, gdy mamy do czynienia z instalacją zawierającą trzy odrębne obwody grzewcze i planujemy zastosowanie elektrozaworów, lista kryteriów staje się jeszcze bardziej specyficzna. To nie jest po prostu "kupię byle jaki, aby pasował", to proces świadomego wyboru.

Przede wszystkim, kluczowa jest liczba obwodów. Skoro mamy trzy obwody, to naturalnie potrzebujemy rozdzielacza, który ma co najmniej trzy wyjścia na każdej z belek – zasilającej i powrotnej. Niektórzy eksperci sugerują zakup rozdzielacza z jednym lub dwoma obwodami więcej niż aktualnie potrzeba, traktując to jako zabezpieczenie na wypadek przyszłych rozbudów. Znam historię klienta, który zaoszczędził na starcie, kupując dokładnie trzypunktowy rozdzielacz, a potem żałował, gdy chciał dodać ogrzewanie do nowo zaadaptowanego poddasza. "Człowiek uczy się na błędach" – powiedział mi wtedy, "ale szkoda, że na własnych." To taki mały trick, który oszczędza sporo nerwów i pieniędzy w przyszłości.

Drugim, lecz równie istotnym aspektem, jest przygotowanie rozdzielacza do montażu elektrozaworów. To nie wszystkie kolektory są domyślnie przystosowane do pracy z nimi. Szukajmy modeli, które na belce powrotnej (lub czasami na obu belkach) mają fabrycznie zamontowane zawory termostatyczne, wyposażone w gwintowane trzpienie, do których można bezpośrednio zamocować siłowniki elektrozaworów. Jest to absolutnie krytyczne, ponieważ bez tego elementu instalacja elektrozaworów (3 obwody) staje się koszmarem inżynieryjnym, często wymagającym kosztownych adaptacji. Oszczędzamy czas i nerwy, wybierając odpowiednio wyposażony model. Można by pomyśleć, że to detal, ale potrafi sparaliżować cały projekt.

Kolejnym elementem do rozważenia jest przepływomierz. To naprawdę praktyczne rozwiązanie. W instalacjach z elektrozaworami, gdzie często sterujemy indywidualnie temperaturą w każdym pomieszczeniu, precyzyjna regulacja przepływu jest fundamentem. Rozdzielacze z wbudowanymi przepływomierzami na belce zasilającej umożliwiają wizualną kontrolę ilości przepływającej wody w każdym obwodzie. Dzięki nim łatwo jest zbalansować system, co jest kluczowe dla optymalnego działania ogrzewania podłogowego czy grzejnikowego. Bez nich, regulacja przepływu to czysta loteria i frustrujące zgadywanki.

Nie możemy również zapominać o materiałach, z których wykonany jest rozdzielacz. Stal nierdzewna, mosiądz czy miedź – każdy materiał ma swoje zalety i wady, które warto wziąć pod uwagę w kontekście długowieczności i odporności na korozję. Stal nierdzewna to król trwałości, mosiądz to solidny koń roboczy, a miedź to elegancja i doskonałe właściwości przewodzenia. Wybór powinien być podyktowany nie tylko budżetem, ale także parametrami czynnika grzewczego i warunkami pracy instalacji. Na przykład, w systemach z wodą o zwiększonej agresywności chemicznej, stal nierdzewna jest niezastąpiona.

Zawsze zaleca się również wybór kolektora od renomowanego producenta. Firmy z ugruntowaną pozycją na rynku oferują produkty testowane i certyfikowane, co daje pewność ich jakości i niezawodności. Nie idźmy na łatwiznę i nie kupujmy tanich "no-name'ów" – w przypadku komponentów systemu grzewczego, ryzyko się nie opłaca. Awaria rozdzielacza może oznaczać zalanie mieszkania i gigantyczne koszty, więc to nie jest miejsce na eksperymenty z "chińszczyzną". Cena często odzwierciedla jakość i wsparcie techniczne, co jest nie do przecenienia w razie problemów.

Warto również rozważyć dodatkowe akcesoria, takie jak zawory kulowe z odpowietrznikami i zaworami spustowymi, które są absolutnie niezbędne do prawidłowego funkcjonowania i konserwacji instalacji. Niektóre zestawy rozdzielaczy zawierają je w pakiecie, inne wymagają dokupienia osobno. Sprawdźmy to dokładnie przed zakupem, aby uniknąć niespodzianek na etapie montażu. To drobiazgi, które ułatwiają życie i oszczędzają sporo czasu.

Na koniec, konsultacja z doświadczonym instalatorem jest zawsze najlepszym rozwiązaniem. Fachowiec będzie w stanie ocenić specyfikę danej instalacji, zaproponować najbardziej optymalne rozwiązanie i doradzić w wyborze konkretnego modelu rozdzielacza. Znam przypadki, gdzie klienci próbowali "zaoszczędzić" na projekcie i montażu, a potem ponosili kilkukrotnie wyższe koszty poprawek. Czasami warto zapłacić ekspertowi za wiedzę, niż później leczyć konsekwencje własnych "oszczędności". To po prostu "być mądrym przed szkodą, niż po szkodzie".

W skrócie, wybór kolektora rozdzielacza do instalacji z elektrozaworami i trzema obwodami grzewczymi wymaga uwagi na liczbę wyjść, możliwość montażu siłowników, obecność przepływomierzy, materiał wykonania oraz markę producenta. Staranna analiza tych aspektów zagwarantuje, że system grzewczy będzie działał efektywnie, komfortowo i bezawaryjnie przez wiele lat. A przecież o to właśnie nam chodzi – ciepły dom i spokojna głowa.

Montaż i konserwacja kolektora rozdzielacza CO

Montaż kolektora rozdzielacza CO to etap, który bywa bagatelizowany, a przecież to od jego prawidłowego wykonania zależy nie tylko efektywność, ale i bezawaryjność całego systemu grzewczego. Jak to mawiają: "coś, co jest dobrze zamontowane, po prostu działa". Proces ten wymaga precyzji, doświadczenia i przede wszystkim – ścisłego przestrzegania zaleceń producenta. O ile w teorii wydaje się to proste, w praktyce diabeł tkwi w szczegółach. Odpowiednie przygotowanie miejsca montażu to absolutna podstawa, tak samo jak w kuchni, gdzie aby dobrze gotować, musisz mieć dobrze przygotowane stanowisko pracy.

Pierwszym krokiem jest wybór odpowiedniego miejsca na montaż. Zazwyczaj jest to szafka rozdzielaczowa, umieszczona w centralnym punkcie domu, tak aby długości wszystkich obwodów były jak najbardziej zbliżone. Zapewnia to równomierne rozprowadzenie ciepła i minimalizuje straty energii. Pamiętaj, że szafka musi być na tyle przestronna, aby pomieścić nie tylko sam rozdzielacz, ale także wszelkie niezbędne zawory, siłowniki, przepływomierze i przewody. To taka mała szafa serwerowa dla twojego ciepła.

Następnie, należy odpowiednio przygotować przyłącza rur. Rury zasilające i powrotne od kotła powinny być starannie przygotowane, zazwyczaj poprzez montaż zaworów odcinających, które umożliwią izolację rozdzielacza od reszty instalacji w razie potrzeby. To bardzo ważne, aby w razie awarii jednego elementu, nie trzeba było opróżniać całego systemu z wody. Króćce rur powinny być czyste, bez zadziorów, a gwinty zabezpieczone odpowiednim uszczelniaczem, takim jak pakuły z pastą uszczelniającą, taśma teflonowa lub specjalny uszczelniacz anaerobowy. O, i tu mamy często moment prawdy! Wierzcie mi, przecieki na starcie potrafią zrujnować najbardziej precyzyjny plan.

Sam montaż rozdzielacza na uchwytach mocujących powinien być wykonany z dbałością o poziom i pion. To nie jest kwestia estetyki, ale prawidłowego działania odpowietrzników i zaworów spustowych. Rozdzielacz musi wisieć idealnie prosto, inaczej powietrze może gromadzić się w górnych partiach, a woda nie będzie spływać równomiernie podczas opróżniania. Trochę jak wieszanie obrazu – niby można krzywo, ale irytuje na dłuższą metę.

Kiedy rozdzielacz jest już na miejscu, można przystąpić do podłączania poszczególnych obwodów grzewczych. Każda pętla (rura zasilająca i powrotna) musi być precyzyjnie podłączona do odpowiednich króćców na belce zasilającej i powrotnej. W przypadku ogrzewania podłogowego, często stosuje się oznaczenia kolorystyczne rur lub specjalne etykiety, aby uniknąć pomyłek – to taka "mapa skarbów" ciepła w twoim domu. Błędy na tym etapie mogą prowadzić do odwrócenia przepływów i katastrofalnie niskiej wydajności całego systemu. Znam przypadek, gdzie instalator pomylił zasilanie z powrotem w jednym obwodzie. Całe mieszkanie było ogrzewane nierównomiernie, a on łamał sobie głowę, dlaczego system nie działa, aż w końcu inny fachowiec, podczas analizy, wskazał mu to palcem.

Po zakończeniu podłączania rur i siłowników (w przypadku elektrozaworów), kluczowym etapem jest napełnienie systemu wodą i jego odpowietrzenie. Proces odpowietrzania musi być wykonany bardzo dokładnie, najlepiej obwód po obwodzie. Otwieramy kolejno zawory na poszczególnych pętlach i cierpliwie czekamy, aż z odpowietrzników przestanie wydobywać się powietrze, a pojawi się jednolity strumień wody. Niestety, często trzeba to powtarzać kilkukrotnie, aby mieć pewność, że całe powietrze zostało usunięte. To trochę jak operacja na otwartym sercu – wymaga cierpliwości i precyzji, ale bez tego system nie "oddycha" prawidłowo.

Po odpowietrzeniu następuje etap regulacji, czyli balansowania systemu. Polega to na ustawieniu odpowiedniego przepływu czynnika grzewczego w każdej pętli, aby zapewnić równomierne nagrzewanie wszystkich pomieszczeń. W kolektorach z przepływomierzami jest to znacznie łatwiejsze, ponieważ możemy wizualnie monitorować przepływ. W starszych typach rozdzielaczy wymaga to metod prób i błędów, opierając się na temperaturze grzejników lub podłogi w poszczególnych pomieszczeniach. To sztuka, która wymaga pewnego "wyczucia" systemu. Dobry instalator wie, jak to zrobić sprawnie.

Jeśli chodzi o konserwację, kolektor rozdzielacz CO jest elementem, który, o ile został prawidłowo zainstalowany, nie wymaga skomplikowanych zabiegów. Kluczowe jest regularne sprawdzanie ciśnienia w instalacji oraz stanu zaworów i połączeń. Okresowo warto też sprawdzać działanie siłowników elektrozaworów, szczególnie przed sezonem grzewczym. Można to zrobić, zmieniając ustawienia na termostatach pokojowych i obserwując, czy siłowniki otwierają i zamykają zawory. Raz na kilka lat (zazwyczaj co 3-5 lat) zaleca się przegląd całej instalacji grzewczej przez uprawnionego fachowca. Ten może sprawdzić stan techniczny kolektora, ewentualne oznaki korozji, nieszczelności i prawidłowe działanie wszystkich elementów. Taki "przegląd techniczny" systemu to gwarancja jego długiej i bezproblemowej pracy. Z doświadczenia wiem, że zaniedbania na tym polu kończą się najczęściej drogimi naprawami i przestojami w ogrzewaniu, a tego nikt nie lubi.

Q&A

P: Czym jest kolektor rozdzielacz CO i do czego służy?

O: Kolektor rozdzielacz CO to kluczowy element systemu centralnego ogrzewania, który odpowiada za precyzyjne rozdzielanie czynnika grzewczego (ciepłej wody) do poszczególnych obwodów grzewczych w budynku, a następnie zbieranie schłodzonej wody z powrotem do źródła ciepła. Umożliwia indywidualne sterowanie temperaturą w różnych pomieszczeniach, co przekłada się na efektywność energetyczną i komfort cieplny.

P: Jakie materiały są najczęściej używane do produkcji kolektorów rozdzielaczy i który wybrać?

O: Najczęściej spotykane materiały to mosiądz, stal nierdzewna i miedź. Stal nierdzewna oferuje najwyższą trwałość i odporność na korozję, choć jest droższa. Miedź zapewnia dobre właściwości termiczne, a mosiądz jest często wybierany ze względu na dobrą wytrzymałość i rozsądną cenę. Wybór zależy od budżetu, specyfiki instalacji i preferencji dotyczących żywotności.

P: Na co zwrócić uwagę, wybierając kolektor do instalacji z elektrozaworami (3 obwody)?

O: W przypadku instalacji z elektrozaworami i 3 obwodami, należy szukać kolektora z minimum 3 wyjściami na każdą belkę (zasilającą i powrotną). Ważne jest, aby kolektor był przystosowany do montażu siłowników elektrozaworów (posiadał odpowiednie gwintowane trzpienie). Dodatkowo, przydatne są modele z wbudowanymi przepływomierzami, które ułatwiają precyzyjną regulację przepływu w każdym obwodzie.

P: Jakie są kluczowe etapy montażu kolektora rozdzielacza CO?

O: Kluczowe etapy montażu to wybór odpowiedniego miejsca (zazwyczaj szafka rozdzielaczowa), staranne przygotowanie przyłączy rur zasilających i powrotnych (zawory odcinające, uszczelnienie), precyzyjny montaż rozdzielacza na uchwytach z zachowaniem poziomu, podłączenie poszczególnych obwodów grzewczych, a następnie dokładne napełnienie i odpowietrzenie systemu. Ostatnim, ale niezwykle ważnym krokiem, jest zbalansowanie przepływów w każdej pętli grzewczej.

P: Jakie są podstawowe zasady konserwacji kolektora rozdzielacza CO?

O: Konserwacja rozdzielacza nie jest skomplikowana. Należy regularnie sprawdzać ciśnienie w instalacji, wizualnie kontrolować szczelność połączeń i stan zaworów. Przed każdym sezonem grzewczym warto sprawdzić działanie siłowników elektrozaworów. Zaleca się również okresowe, co 3-5 lat, przeprowadzanie przeglądu całej instalacji grzewczej przez doświadczonego fachowca, który oceni ogólny stan techniczny i zapobiegnie potencjalnym awariom.
