Jak wygląda pompa ciepła? Pełny przewodnik 2025

Zastanawiasz się, jak wygląda pompa ciepła i czy to rozwiązanie sprawdzi się w Twoim domu? Wyobraź sobie urządzenie, które, niczym sprytny magik, pobiera energię z otoczenia – powietrza, gruntu czy wody – i zamienia ją w ciepło, aby ogrzać Twoje cztery ściany, a nawet przygotować ciepłą wodę użytkową. To właśnie jej esencja: wygląd pompy ciepła to zazwyczaj estetyczna jednostka zewnętrzna przypominająca klimatyzator oraz kompaktowe urządzenie wewnętrzne, a wszystko to bez dymu, popiołu i brudnych rąk, za to z eleganckim i nowoczesnym designem, który bez trudu wpisuje się w niemal każdy styl architektoniczny.

Kiedy spojrzymy na rozpiętość wyboru, zauważamy, że to, jak prezentują się pompy ciepła, znacząco odbiega od tradycyjnych, „brudnych” systemów grzewczych. Współczesne instalacje charakteryzują się minimalizmem, nie ingerują nadmiernie w estetykę otoczenia, a wręcz mogą ją uzupełniać. Dziś nikt już nie marzy o piecu, który będzie szpecił piwnicę, ale o nowoczesnym, energooszczędnym i ekologicznym systemie grzewczym.

Powyższe dane rzucają światło na różnorodność konstrukcyjną pomp ciepła, pokazując, że każda z nich, choć służy temu samemu celowi, różni się w aspekcie estetycznym i przestrzennym. To jak porównanie rzeźby nowoczesnej z klasyczną – obie są sztuką, ale ich forma i kontekst całkowicie się różnią. Ważne jest, by podczas wyboru skupić się na tym, co będzie najbardziej optymalne dla Twojej nieruchomości, biorąc pod uwagę dostępną przestrzeń, budżet i preferencje estetyczne, a także oczekiwania związane z efektywnością energetyczną.

Elementy składowe i budowa pompy ciepła

Zacznijmy od tego, co kryje się za minimalistycznym wyglądem pompy ciepła. To nie jest po prostu "skrzynka", ale zaawansowany technologicznie system. Każda pompa ciepła, niezależnie od jej typu, działa na tej samej zasadzie termodynamicznego cyklu, co lodówka, tyle że zamiast chłodzić wnętrze, "wyciąga" ciepło z otoczenia i transportuje je do domu.

Głównymi elementami każdej pompy ciepła są: sprężarka, skraplacz, zawór rozprężny oraz parownik. To serce systemu, które pompuje czynnik chłodniczy (który w tym przypadku jest jednocześnie "nośnikiem" ciepła) przez zamknięty obieg. Sprężarka podnosi ciśnienie i temperaturę czynnika, parownik odbiera ciepło z otoczenia, skraplacz oddaje ciepło do instalacji grzewczej domu, a zawór rozprężny obniża ciśnienie i temperaturę czynnika, przygotowując go do ponownego odbioru ciepła.

Jednostka zewnętrzna, szczególnie w pompach powietrze-woda, często bywa wizytówką instalacji. Obudowy są wykonane z trwałych, odpornych na warunki atmosferyczne materiałów, najczęściej z galwanizowanej stali lub aluminium, często lakierowanych proszkowo na stonowane kolory, takie jak antracyt, grafit czy beż. Nie jest to bynajmniej kaprys projektantów, ale praktyczne rozwiązanie, które minimalizuje ryzyko korozji i wydłuża żywotność urządzenia. Zastanów się, czy widziałeś kiedyś rdzewiejącą jednostkę zewnętrzną klimatyzatora? Raczej rzadko, a to zasługa właśnie tych materiałów.

Co do wymiarów – jednostki zewnętrzne różnią się w zależności od mocy i producenta. Standardowe wymiary dla popularnych jednostek powietrze-woda o mocy około 7-12 kW wahają się od 80 do 120 cm wysokości, 100 do 140 cm szerokości i 30 do 50 cm głębokości. Wyglądają one zazwyczaj jak sporych rozmiarów prostokątny grzejnik z wentylatorem widocznym z przodu lub z boku. Pamiętaj, że miejsce montażu takiej jednostki powinno być przemyślane, zarówno pod kątem estetyki, jak i minimalizowania hałasu (o czym zaraz).

Jednostki wewnętrzne, zwane hydromodułami lub wieżami hydraulicznymi, są znacznie bardziej kompaktowe i przypominają małą lodówkę lub dużą pralkę. Ich wymiary to zazwyczaj od 60 do 180 cm wysokości, 40 do 70 cm szerokości i 40 do 70 cm głębokości, w zależności od tego, czy mają wbudowany zasobnik ciepłej wody użytkowej. Często są białe lub szare, aby wtapiać się w wystrój pomieszczeń gospodarczych, pralni czy kotłowni. Wyglądają schludnie i nowocześnie, więc nie ma obaw o to, że oszpecą wnętrze.

Pewnym wyzwaniem jest hałas generowany przez jednostkę zewnętrzną, szczególnie gdy pracuje z pełną mocą w niskich temperaturach. Nowoczesne pompy ciepła są jednak projektowane z myślą o minimalizacji emisji dźwięku, osiągając poziomy od 35 do 50 dB(A) w odległości 1 metra. Dla porównania, cicha rozmowa to około 40 dB(A), a szum lodówki to około 35 dB(A). Dlatego właśnie, jak wygląda pompa ciepła w kontekście hałasu, to klucz do zadowolenia sąsiadów, ale też spokoju mieszkańców. Warto zwrócić uwagę na tę specyfikację przy zakupie, aby nie skończyć z "głośnym" sąsiadem.

Oprócz tych głównych komponentów, w skład instalacji wchodzą także rury do przesyłu czynnika chłodniczego (lub solanki w przypadku gruntowych), a także izolacja termiczna, by minimalizować straty ciepła. Systemy sterowania, często cyfrowe panele dotykowe, to kolejny element wpływający na użyteczność i komfort, pozwalający na łatwe zarządzanie temperaturą i harmonogramami pracy. Ich wygląd jest z reguły bardzo intuicyjny, przypominający smartfony, co jeszcze bardziej podkreśla nowoczesność technologii. To wszystko sprawia, że jak wygląda pompa ciepła to często obraz eleganckiego, zaawansowanego technicznie urządzenia, gotowego do pracy.

Pompy ciepła powietrze-woda: wygląd i instalacja

Pompy ciepła powietrze-woda to bez wątpienia najpopularniejszy rodzaj, szczególnie ze względu na prostotę instalacji i relatywnie niższe koszty początkowe w porównaniu do systemów gruntowych. Ich wygląd zewnętrzny to ich znak rozpoznawczy. Przypominają dużą jednostkę klimatyzacyjną zewnętrzną, ale są od niej zazwyczaj większe i masywniejsze.

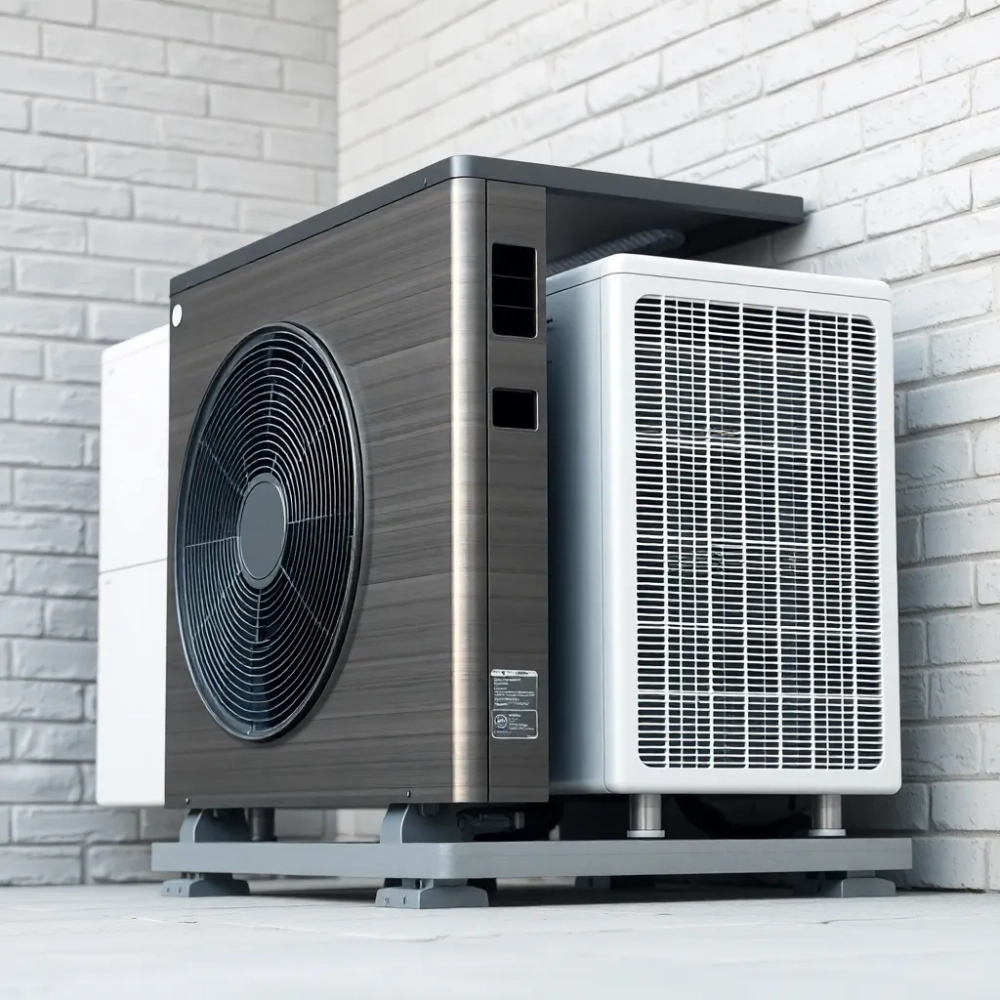

Standardowy wygląd jednostki zewnętrznej to prostokątna bryła z wentylatorem osiowym, który zasysa powietrze. Wentylator ten jest zazwyczaj umieszczony z boku lub z przodu urządzenia, za siatką ochronną, aby zapobiec dostawaniu się liści, owadów czy innych zanieczyszczeń do środka. Obudowy są często wykonane z trwałych materiałów, takich jak stal nierdzewna lub malowana proszkowo blacha stalowa, odporne na korozję i zmienne warunki atmosferyczne, w tym mróz, deszcz i słońce.

Kolorystyka jednostek zewnętrznych jest zazwyczaj stonowana – dominują odcienie szarości, grafitu, bieli, beżu lub czerni, co pozwala im harmonijnie wtopić się w otoczenie. Czasami producenci oferują opcje niestandardowe, co może być atutem dla osób ceniących sobie estetykę ogrodu. Pamiętaj jednak, że wygląd to nie wszystko; lokalizacja jednostki ma znaczenie, zwłaszcza dla efektywności i komfortu akustycznego.

Instalacja pompy powietrze-woda jest zazwyczaj mniej inwazyjna niż w przypadku gruntowych. Jednostka zewnętrzna może być zamontowana na specjalnej podstawie betonowej, na ścianie budynku lub na wspornikach. Ważne jest, aby zapewnić jej odpowiedni przepływ powietrza i minimalizować zakłócenia wizualne. Odpowiednie oddalenie od okien sypialni czy granicy działki jest kluczowe, aby zminimalizować ewentualny hałas, choć nowoczesne modele są coraz cichsze. Producenci zazwyczaj rekomendują minimum 3-5 metrów od sąsiadującej granicy działki.

Jednostka wewnętrzna, jak już wspomniano, to hydromoduł lub kompaktowa jednostka ze zintegrowanym zasobnikiem ciepłej wody. Hydromoduły są zazwyczaj mniejsze i można je zamontować na ścianie w kotłowni, pralni lub garażu. Wieże hydrauliczne ze zintegrowanym zasobnikiem są większe, ale oszczędzają miejsce, ponieważ łączą dwie funkcje w jednym urządzeniu. Ich wygląd jest schludny i zazwyczaj pasuje do nowoczesnych wnętrz, dzięki prostym formom i uniwersalnym kolorom.

Na co zwracać uwagę, gdy chodzi o wygląd? Nie tylko na design, ale również na detale wykonania, takie jak jakość wentylatora (czy jest on cichy?), sposób montażu elementów, czy obudowa jest szczelna. To wszystko przekłada się na długotrwałą i bezproblemową eksploatację. Wyobraź sobie scenariusz, w którym sąsiad narzeka na ciągły szum. Warto temu zapobiec, wybierając model o niskim poziomie hałasu.

Ceny instalacji pomp ciepła powietrze-woda mogą się znacznie różnić, ale zazwyczaj wahają się od 25 000 zł do 50 000 zł dla domów jednorodzinnych, w zależności od mocy urządzenia, marki i stopnia skomplikowania montażu. Warto pamiętać, że istnieją programy dotacji, które mogą obniżyć te koszty nawet o 40-70%, co czyni tę technologię jeszcze bardziej dostępną. Pamiętaj, że inwestycja w pompę ciepła to nie tylko komfort, ale również długoterminowe oszczędności na rachunkach za energię.

Jak wyglądają gruntowe pompy ciepła?

Gruntowe pompy ciepła to zupełnie inna bajka pod względem wizualnym. W przeciwieństwie do pomp powietrze-woda, w przypadku pomp gruntowych nie ma widocznej jednostki zewnętrznej. I to jest właśnie ich największy atut wizualny – są praktycznie niewidoczne! Cały system wymiany ciepła znajduje się pod ziemią, w postaci kolektorów poziomych lub pionowych sond, co sprawia, że wygląd Twojego ogrodu pozostaje nienaruszony.

To trochę jak z niewidzialnym kapeluszem dla ogrodu – masz nowoczesne ogrzewanie, ale nikt nie widzi jego „magicznej” części. Dla osób, które cenią sobie estetykę przestrzeni zewnętrznej, gruntowe pompy ciepła to prawdziwy strzał w dziesiątkę. Nie ma żadnych wentylatorów, żadnych obudów, które trzeba by ukrywać za krzewami. Po prostu nic. Pod ziemią ułożone są rury, którymi krąży solanka – mieszanina wody z glikolem, która pobiera ciepło z gruntu. Kolektory poziome układane są na głębokości około 1,2-1,5 metra na dość dużej powierzchni, natomiast kolektory pionowe (sondy) wymagają wiercenia otworów na głębokość od 50 do nawet 150 metrów.

Jedynym widocznym elementem jest studzienka rewizyjna, zazwyczaj niewielka, dyskretna, wykonana z tworzywa sztucznego lub betonu, która służy do dostępu do rur, ale po zakończeniu prac można ją z łatwością zakryć lub ukryć. Jej średnica to zazwyczaj 30-50 cm, a wystaje minimalnie ponad poziom gruntu. Często jest zielona, aby lepiej komponować się z trawnikiem.

Jednostka wewnętrzna pompy gruntowej jest z kolei dość duża i masywna. Wyglądem przypomina nieco dużą lodówkę side-by-side lub standardowy piec centralnego ogrzewania. Jej wymiary to zazwyczaj od 80 do 180 cm wysokości, 60 do 80 cm szerokości i 50 do 90 cm głębokości. Ze względu na swoje gabaryty, wymaga ona zazwyczaj osobnej kotłowni lub pomieszczenia gospodarczego o odpowiednich wymiarach. Estetyka jest zazwyczaj stonowana – dominuje biel, szarość lub odcienie beżu, co pozwala jej wtopić się w otoczenie pomieszczeń technicznych.

Warto pamiętać, że instalacja gruntowej pompy ciepła jest znacznie bardziej skomplikowana i czasochłonna niż w przypadku pomp powietrze-woda. Wymaga prac ziemnych (kopanie lub wiercenie), co podnosi koszty początkowe i wydłuża czas realizacji. Przykładowo, wywiercenie jednej sondy na głębokość 100 metrów to koszt rzędu 5000-8000 zł, a często potrzeba ich kilka. Całkowity koszt instalacji gruntowej pompy ciepła dla domu jednorodzinnego to zazwyczaj od 40 000 zł do nawet 80 000 zł, w zależności od mocy urządzenia, rodzaju kolektorów i warunków geologicznych.

Zaletą jest jednak ich niezawodność i wysoka efektywność energetyczna, niezależna od temperatury powietrza na zewnątrz. Grunt pod powierzchnią ziemi utrzymuje względnie stałą temperaturę przez cały rok, co sprawia, że gruntowe pompy ciepła działają stabilnie nawet podczas srogich zim. Co więcej, mogą one służyć również do pasywnego chłodzenia w lecie, co dodaje im kolejny punkt w kategorii komfortu użytkowania. Jak wygląda pompa ciepła gruntowa to więc przede wszystkim "niewidoczna" praca na rzecz Twojego komfortu.

Przykładowo, wyobraź sobie dom położony w pięknej, naturalnej okolicy. Montaż dużej jednostki zewnętrznej powietrznej mógłby naruszyć sielankowy krajobraz. W takim przypadku, gruntowa pompa ciepła, ukryta pod ziemią, jest idealnym rozwiązaniem. Cały teren wokół domu pozostaje czysty i zadbany. To świadomy wybór dla tych, którzy nie chcą iść na kompromis między wydajnością a estetyką, akceptując wyższą cenę za początkowe prace.

Pompa ciepła to innowacyjne urządzenie grzewcze, które, choć skomplikowane w działaniu, charakteryzuje się dość kompaktową budową, z zewnątrz przypominającą duży, estetyczny kontener lub elegancką jednostkę klimatyzatora. Centralnym elementem jest sprężarka, która pobiera energię z otoczenia (powietrza, gruntu lub wody), a następnie przekształca ją w ciepło wykorzystywane do ogrzewania budynków. Wizualnie często składa się z modułu zewnętrznego, który swoim wyglądem pasuje do nowoczesnej architektury, oraz wewnętrznego hydroboksu, który jest niewielki i można go swobodnie zainstalować nawet w małych pomieszczeniach gospodarczych, a jego kompaktowe wymiary pozwalają na oszczędność miejsca, podobnie jak odpowiednio dobranej podłogi do sali gimnastycznej z podłogą do siatkówki. Całość uzupełniają rurociągi, które efektywnie transportują czynnik grzewczy, tworząc zamknięty, wydajny obieg.

Najczęściej Zadawane Pytania

Jak wygląda zewnętrzna jednostka pompy ciepła powietrze-woda?

Zewnętrzna jednostka pompy ciepła powietrze-woda zazwyczaj prezentuje się jako prostokątna bryła z widocznym wentylatorem i lamelami. Jej obudowa jest najczęściej wykonana z trwałych materiałów, takich jak stal galwanizowana, w stonowanych kolorach (szarość, grafit, biel), co pozwala jej estetycznie wtopić się w otoczenie budynku. Wymiary jednostki wahają się zwykle od 80-120 cm wysokości, 100-140 cm szerokości i 30-50 cm głębokości, zależnie od mocy i producenta.

Czy gruntowa pompa ciepła jest widoczna na zewnątrz budynku?

Nie, gruntowa pompa ciepła jest praktycznie niewidoczna na zewnątrz budynku. Jej główny element, czyli kolektory gruntowe (poziome lub pionowe sondy), znajduje się całkowicie pod ziemią. Jedynym elementem, który może być minimalnie widoczny, jest niewielka studzienka rewizyjna, która po instalacji może być zakryta lub ukryta w krajobrazie.

Jak wygląda wewnętrzna jednostka pompy ciepła?

Wewnętrzna jednostka pompy ciepła, zwana hydromodułem lub wieżą hydrauliczną, wyglądem przypomina nowoczesną, dużą pralkę lub lodówkę. Jest to kompaktowe urządzenie, często w białej lub szarej obudowie, które mieści w sobie niezbędne elementy do obiegu ciepła. W zależności od modelu i czy zawiera wbudowany zasobnik CWU, jej wymiary mogą wahać się od 60-180 cm wysokości, 40-70 cm szerokości i 40-70 cm głębokości.

Czy wygląd pompy ciepła wpływa na jej efektywność?

Bezpośrednio nie, wygląd zewnętrzny pompy ciepła nie wpływa na jej efektywność energetyczną. Jednak materiały i jakość wykonania obudowy mogą świadczyć o ogólnej solidności urządzenia, co pośrednio przekłada się na jego trwałość i bezawaryjność. Ważniejsza dla efektywności jest odpowiednia lokalizacja i instalacja jednostki, zapewniająca swobodny przepływ powietrza i minimalizująca wpływ czynników zewnętrznych.

Czy wszystkie pompy ciepła wyglądają tak samo?

Nie, pompy ciepła różnią się wyglądem w zależności od typu (powietrze-woda, gruntowa), mocy, producenta oraz specyfikacji technicznej. Pompy powietrze-woda mają widoczną jednostkę zewnętrzną, podczas gdy gruntowe są niemal całkowicie ukryte pod ziemią. Różnice występują także w kształcie, kolorze i rozmiarze zarówno jednostek zewnętrznych, jak i wewnętrznych.
